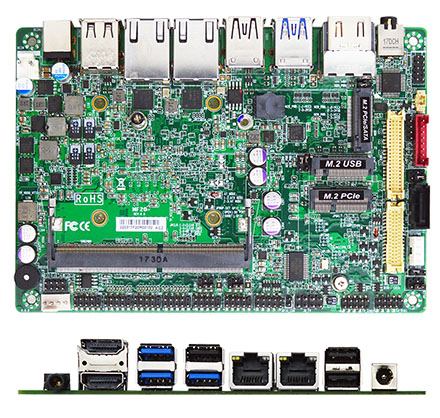

Jetway MF20-00 3,5" Mainboard (J6412 Intel Elkhart Lake SoC, 2x LAN, SIM Slot)

Jetway MF20-00 3,5" Mainboard (J6412 Intel Elkhart Lake SoC, 2x LAN, SIM Slot)
  • Elkhart Lake SoC !
  • 2x LAN !
  • 3,5" Form Factor !

Die JETWAY MF20-Serie ist ein 3,5-Zoll-Formfaktor-Board, das den Intel® Elkhart Lake J6412 SoC-Prozessor verwendet. Das Board unterstützt einen SO-DIMM DDR4 3200 MHz Speicher mit bis zu 16 GB. Mit dem integrierten Intel® 2,5-Gigabit-Ethernet-Controller bietet die MF20-Serie zwei 10/100/1000/2500-Base-TX-Ethernet-Geräte für die Netzwerkübertragung. Eine SATAIII-Schnittstelle (6 Gb/s), ein M.2 M-Key und 32 GB Onboard-eMMC (optional) bieten Platz für Speichergeräte. Drei USB3.1 Gen.2-Ports, sieben USB2.0-Ports und sechs COM-Ports bieten vielseitige Erweiterungsmöglichkeiten. Der M.2 B-Key 3042 kann 3G/4G/LTE-Karten unterstützen. Die MF20-Serie bietet zwei HDMI2.0b-Ports und einen LVDS [mehr]

Share

319.00 EUR
inkl. 19% MwSt. zzgl. Versand
In 3 Wochen lieferbar

In den Warenkorb

Die JETWAY MF20-Serie ist ein 3,5-Zoll-Formfaktor-Board, das den Intel® Elkhart Lake J6412 SoC-Prozessor verwendet. Das Board unterstützt einen SO-DIMM DDR4 3200 MHz Speicher mit bis zu 16 GB. Mit dem integrierten Intel® 2,5-Gigabit-Ethernet-Controller bietet die MF20-Serie zwei 10/100/1000/2500-Base-TX-Ethernet-Geräte für die Netzwerkübertragung. Eine SATAIII-Schnittstelle (6 Gb/s), ein M.2 M-Key und 32 GB Onboard-eMMC (optional) bieten Platz für Speichergeräte. Drei USB3.1 Gen.2-Ports, sieben USB2.0-Ports und sechs COM-Ports bieten vielseitige Erweiterungsmöglichkeiten. Der M.2 B-Key 3042 kann 3G/4G/LTE-Karten unterstützen. Die MF20-Serie bietet zwei HDMI2.0b-Ports und einen LVDS (Co-Layout eDP) mit dreifach unabhängiger Displayausgabe. Aufgrund der oben genannten Merkmale eignet sich die MF20-Serie für Panel-PCs, IoT-Lösungen und Edge-Computing-Anwendungen.

  • Intel® Elkhart Lake SoC Prozessor
  • 1* DDR4 3200MHz SO-DIMM bis zu 16GB
  • 2* Intel i225V 2.5GbE
  • 2* HDMI 2.0b, 1* eDP (co-layout LVDS), 1* LVDS w/Inverter
  • 6* COM, 3* USB3.1 (Gen.2), 7* USB2.0
  • 1* M.2 E-key 2230, 1*M.2 B-key 3042 W/SIM Karten Slot
  • 1* M.2 M-key 2242/2280, 1* SATAIII (6Gb/s)
  • 12~24V DC-in


Model – MF20-00 (J6412 CPU_10W)
– MF20-02 (J6412 CPU_10W, TPM2.0)
– MF20-03 (J6412 CPU_10W, 32GB eMMC)
– MF20-07 (J6412 CPU_10W, 32GB eMMC, TPM2.0)
Form Factor – 3.5” (5.8-in * 4.0-in, 148 * 102mm)
Processor System – Intel® Elkhart Lake J6412 SoC Processor (TDP 10W)
– AMI Flash ROM BIOS
Memory – 1* DDR4 3200MHz SO-DIMM up to 16GB
Storage – 1* SATAIII (6 Gb/s)
– 1* M.2 M-key (2242/2280) PCIe Gen.3 x2/SATA interface, support NVME
– 32GB eMMC on board (MF20-03 & MF20-07)
Expansion – 1* M.2 E-key (2230) support USB2.0/PCIe Gen.3 x1 interface
– 1* M.2 B-key (3042) support USB3.1/USB2.0 interface W/SIM card slot
Ethernet – 2* Intel® i225V 2.5GbE
Graphics – Intel® HD Graphics, shared memory
– 1* eDP (Max Resolution: 4096×2160@60Hz)
– 1* LVDS (Max Resolution: 1920×1080@60Hz)
– 2* HDMI 2.0b (Max Resolution: 4096×2160@60Hz)
– Support Triple Displays
Audio – 2 Channel HD audio: Realtek ALC888S
Watchdog Timer – From Super I/O to drag RESETCON#
– 256 segments (10sec ~ 255min)
Internal I/O – 4* USB2.0
– 1* eDP (co-layout LVDS)
– 1* LVDS w/Inverter
– 5* RS232
– 1* RS232/422/485
– 1* SATAIII
– 1 * 32GB eMMC (MF20-03/MF20-07)
(If use Win 10 OS, we recommend the eMMC is use for OS boot up purpose.)
– 1* SIM card slot (along with M.2 B-key)
– 1* GPIO (8 bit)
– 1* CPU FAN
– 1* Audio Header
– 1* SMBUS
– 1* AT mode
– 1* TPM2.0 onboard (MF20-02/MF20-07)
External I/O – 3* USB3.1 (Gen.2)
– 3* USB2.0
– 2* HDMI
– 2* RJ45
– 1* Line-out/MIC combo jack
– 12~24V DC-in jack
Power 12V~24V DC-in PWR
– AT: Directly PWR on as Power input ready
– ATX: Press Button to PWR on after Power input ready
Compliance – CE, FCC, LVD, RoHS, REACH
Temperature – Operating: 0°C ~ 60°C
– Storage: -40°C ~ 85°C
– Humidity: 10% ~ 90% RH @40°C (non-condensing)
OS Support – Windows 10, Windows 11, Linux
Warranty – 2 Years Limited Warranty
Datenblatt Download (PDF)
Datenblatt Druckansicht
Jetway Catalog (ARM) Download (PDF)
Jetway Catalog (Mainboards) Download (PDF)
