Jetway JNF796V-Q370 (Intel Coffee Lake, 2x M.2)

8th/9th Intel LGA1151 Socket
2x M.2, 2x LAN
2x COM (support RS232/422/485)
NF796F (Fintek F81866A)

339.00 EUR
inkl. 19% MwSt. zzgl. Versand
Auf Lager (2 St.)

RAM :

SSD (M.2 NVME):

OS:

Build/Install:

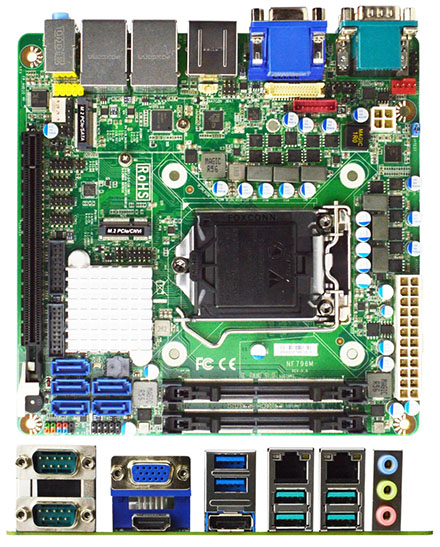

Das JETWAY JNF796F-Q370 (vormals JNF796M-Q370) ist ein Mini-ITX-Formfaktor-Board, kompatibel mit den Intel® Core i7 / i5 / i3-, Pentium- und Celeron-Prozessoren der 8./9. Generation. Das Mainboard unterstützt zwei SO-DIMM DDR4 2400 / 2666MHz-Speicher mit bis zu 64 GB. Mit dem integrierten Intel® Gigabit-Ethernet-Controller bietet der JNF796F-Q370 zwei 10/100 / 1000Base-TX-Ethernet-Geräte für die Netzwerkübertragung. Fünf SATAIII-Schnittstellen (6 Gbit / s) und eine M.2-M-Schnittstelle 2242/2280 (SATA / PCIex4) für NVMe-Speichergeräte. Ein M.2 E-Key 2230 (PCIex1 / USB2.0) mit CNVi unterstützung, vier USB3.1 Gen.2-Ports, sechs USB3.1 Gen.1-Ports, zwei USB2.0-Ports und sechs COM-Ports bieten eine vielseitige Erweiterung. Der PCIex16-Steckplatz kann Jetway-Riser-Karten für unterschiedliche Erweiterungen aufnehmen. Das JNF796F-Q370 bietet einen HDMI1.4-Anschluss, einen DP1.4-Anschluss, einen VGA-Anschluss und einen 24-Bit-Dual-CH-LVDS, der 3 unabhängige Anzeigen unterstützen kann. Aufgrund der oben genannten Funktionen eignet sich JNF796F-Q370 für Edge-Computing-, Digital Signage-, Industrie-PCs, Fabrikautomations-, öffentliche Sektor-, digitale Sicherheits- und Überwachungsanwendungen.

Intel® 8th/9th LGA1151 Socket Processor (Max. 65W TDP)
2* DDR4 2400/2666MHz SO-DIMM up to 64GB
2* 10/100/1000 Base-TX Ethernet Ports
1* HDMI, 1* DP, 1 * VGA, 1* 24-bits Dual CH LVDS support Triple Displays
6* COM (COM1/2 support RS232/422/485), 4* USB3.1 Gen.2, 6 * USB3.1 Gen.1, 2 * USB2.0
1* PCIe x16 slot, 1* M.2 M-key 2242/2280 (SATA/PCIex4) support NVMe, 1* M.2 E-key 2230 (PCIex1/USB2.0) support CNVi
5* SATAIII (6Gb/s) support RAID 0, 1, 5, 10
Support onboard TPM 2.0 (option)

Model	– JNF796V-Q370
Form Factor	– Mini-ITX (6.7-in * 6.7-in, 170 * 170mm)
Processor System	– Intel® 8/9th LGA 1151 Socket Core i7/i5/i3/Pentium/Celeron Processor (Max. 65W TDP) – Intel Q370 Express chipset – AMI 128Mb Flash ROM BIOS
Expansion Slot	– 1* M.2 E-key 2230 (PCIex1/USB2.0) support CNVi – 1* PCIex16 slot
Memory	– 2* Dual CH DDR4 2400/2666MHz SDRAM SO-DIMM up to 64GB
Graphics	– Intel® HD Graphics, shared memory – 1* VGA (Max Resolution: 1920 x 1200@60Hz) – 1* LVDS (Max Resolution: 1920 x 1200@60Hz) – 1* HDMI 1.4 (Max Resolution: 4096 x 2160@30Hz) – 1* DP (Max Resolution: 4096 x 2304@60Hz) – Support Triple Displays
Ethernet	– 1* Intel i219LM GbE – 1* Intel i226 2.5GbE
Storage	– 5* SATAIII (6Gb/s) support RAID 0, 1, 5, 10 – 1* M.2 M-key 2242/2280 (SATA/PCIex4) support NVMe
Rear I/O	– 1* VGA – 1* HDMI – 1* DP – 2* RJ45 – 4* USB3.1 (Gen. 2) – 2* USB3.1 (Gen. 1) – Line-in, Line-out, MIC – 2* RS232/422/485
Internal Connector	– 4* USB3.1 (Gen. 1) – 2* USB 2.0 – 1* PS/2 – 1* LVDS / Inverter – 4* COM – 5* SATAIII – 1* M.2 E-key (2230) – 1* M.2 M-key (2242/2280) – 1* GPIO (8 bit) – 1* Chassis intrusion – 1* Audio Header – 1* SMBUS – 1* AT mode – Support onboard TPM2.0 (option)
Audio	– 6 channel HD audio: Realtek ALC888S
Watchdog Timer	– From Super I/O to drag RESETCON# – 256 segments (10sec ~ 255min)
Power	ATX PWR (4+24 pin), AT/ATX Supported – AT: Directly PWR on as Power input ready – ATX: Press Button to PWR on after Power input ready
Compliance	– CE, FCC, RoHS, REACH
Temperature	– Operating: 0°C ~ 60°C – Storage: -20°C ~ 85°C – Humidity: 10% ~ 90% RH @40°C (non-condensing)
OS Support	– Windows 10, Linux
Warranty	– 2 Years Limited Warranty

Datenblatt	Download (PDF)
Datenblatt	Druckansicht
Jetway Catalog (ARM)	Download (PDF)
Jetway Catalog (Mainboards)	Download (PDF)
