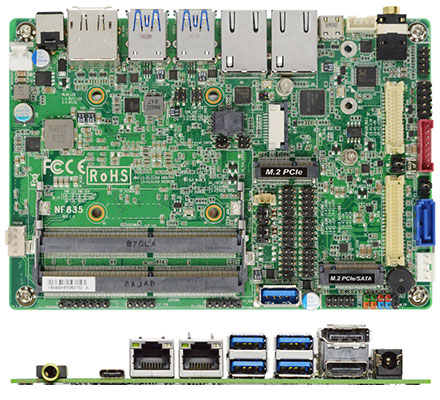

Jetway JNF835V-8265U (Intel Whiskey Lake)

Jetway JNF835V-8265U (Intel Whiskey Lake)
  • JNF835-8265U

Die JETWAY JNF835-Karte mit 3,5-Zoll-Formfaktor ist mit dem Intel® Whiskey Lake-U i5-8265UE-Prozessor ausgestattet. Das Board unterstützt zwei SO-DIMM DDR4 2400Mhz-Speicher mit bis zu 32 GB. Mit dem integrierten Intel® Gigabit-Ethernet-Controller bietet der JNF835 zwei 10/100 / 1000Base-TX-Ethernet-Geräte für die Netzwerkübertragung. Eine SATAIII-Schnittstelle (6 Gbit / s) und eine M.2-M-Taste bieten Speichergeräte. Ein USB3.1 Gen.2-Anschluss, zwei USB3.1 Gen.2-Anschlüsse für Typ C und den internen vertikalen Anschluss, drei USB2.0-Anschlüsse und sechs COM-Anschlüsse bieten vielseitige Erweiterungsmöglichkeiten. Der M.2 E-Key unterstützt WIFI / 3G / 4G- und Intel CNVi-Schnittste [more]

Share

679.00 EUR
incl. 19% VAT, plus shipping
Available in 3 weeks

Add to cart

Die JETWAY JNF835-Karte mit 3,5-Zoll-Formfaktor ist mit dem Intel® Whiskey Lake-U i5-8265UE-Prozessor ausgestattet. Das Board unterstützt zwei SO-DIMM DDR4 2400Mhz-Speicher mit bis zu 32 GB. Mit dem integrierten Intel® Gigabit-Ethernet-Controller bietet der JNF835 zwei 10/100 / 1000Base-TX-Ethernet-Geräte für die Netzwerkübertragung. Eine SATAIII-Schnittstelle (6 Gbit / s) und eine M.2-M-Taste bieten Speichergeräte. Ein USB3.1 Gen.2-Anschluss, zwei USB3.1 Gen.2-Anschlüsse für Typ C und den internen vertikalen Anschluss, drei USB2.0-Anschlüsse und sechs COM-Anschlüsse bieten vielseitige Erweiterungsmöglichkeiten. Der M.2 E-Key unterstützt WIFI / 3G / 4G- und Intel CNVi-Schnittstellen. Der JNF835 bietet einen HDMI1.4-Port, einen DP1.4-Port, einen eDP-Port und einen 24-Bit-Dual-CH-LVDS, der 3 unabhängige Displays unterstützen kann. Aufgrund der oben genannten Merkmale eignet sich der JNF835 für Digital Signage-, Industrie-PC-, Fabrikautomations- und IOT-Lösungsanwendungen.

  • Intel® Whiskey Lake-U i5-8265UE Processor (TDP 15W)
  • 2* DDR4 2400MHz SO-DIMM up to 32 GB
  • 2* 10/100/1000 Base-TX Ethernet Ports
  • 1* HDMI, 1* DP, 1* eDP, 1 * 24-bits Dual CH LVDS
  • 6* COM (COM1 support RS232/422/485), 4* USB3.1 Gen.2, 2* USB3.1 Gen.2 (Type C & Vertical type) & 3* USB2.0
  • 1* M.2 M-key (2242/2260/2280)support NVMe, 1* M.2 E-key (2230 w/ CNVi)
  • 1* SATA III (6Gb/s)
  • Support onboard TPM 2.0 (option)

Model / Part Number
Model – JNF835-8265U
Part Number – JNF835-8265U
Form Factor
Dimensions – 3.5” (5.8-in * 4.0-in, 148 * 102mm)
Processor System
CPU – Intel® Whiskey Lake-U i5-8265UE SoC Processor
Core Number – 4
Max Speed – 4.10GHz
Cache – 6MB
Chipset – SoC
BIOS – AMI Flash ROM
Expansion Slot
M.2 – 1* M.2 M-key (2242/2260/2280) Support PCIex4(NVMe) & SATA interface
– 1* M.2 E-key (2230) Support CNVi
Memory
Technology – Dual CH DDR4 2400MHz SDRAM
Max. – 32GB
Socket – 2 * SO-DIMM
Graphics
Controller – Intel® HD Graphics
VRAM – Shared Memory
eDP – 1 (Max Resolution: 4096×2304@60Hz)
LVDS – 1 (Max Resolution: 1920×1200@60Hz)
HDMI 1.4 – 1 (Max Resolution: 4096×2160@30Hz)
DisplayPort – 1 (Max Resolution: 4096×2304@60Hz)
Multi Display – Triple Displays
Ethernet
Ethernet – 10/100/1000 Mbps
Controller – PCIe GbE: 1* i219LM, 1* i211AT
Connector – 2 * RJ45
Audio
CODEC – HD Audio: Realtek ALC662VD
Channel – 6 Channel
SATA
SATA – 1 * SATAIII
Rear I/O
HDMI – 1
DisplayPort – 1
Ethernet – 2
USB – 4* USB3.1(Gen2), 1* USB3.1(Gen2) Type C
Audio – 1 ( Line-out)
DC-input – 1 (9-24V)
Internal Connector
USB – 1* USB3.1 (Gen2) Vertical conn, 3* USB 2.0
PS/2 – 1
LVDS / inverter – 1 (selection w/eDP)
eDP – 1 (selection w/LVDS)
Serial – 1* RS232/422/485, 5* RS232
SATA – 1 * SATAIII
GPIO – 1 (8 bit)
Chassis intrusion – 1
Audio Header – 1
SMBUS – 1
AT mode – 1
Others – Support onboard TPM2.0(option)
Watchdog Timer
Output – From Super I/O to drag RESETCON#
Interval – 256 segments (10sec ~ 255min)
Power Requirements
Input PWR – 9~24V DC-in
Power On AT/ATX Supported
– AT : Directly PWR on as Power input ready
– ATX: Press Button to PWR on after Power input ready
Certifications
Certifications – CE, FCC, LVD, RoHS, REACH
Environment
Temperature – Operating: 0°C ~ 60°C
– Storage: -20°C ~ 85°C
– eMMC: 0°C ~ 70°C
Warranty
Warranty – 2 Years Limited Warranty
